第 34 章：喷射（Jetting）

 Steve Brammer，Randy Kerkstra，GEMINI & CHATGPT

34.1  定义

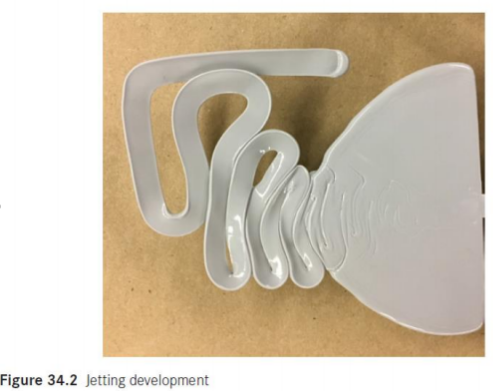

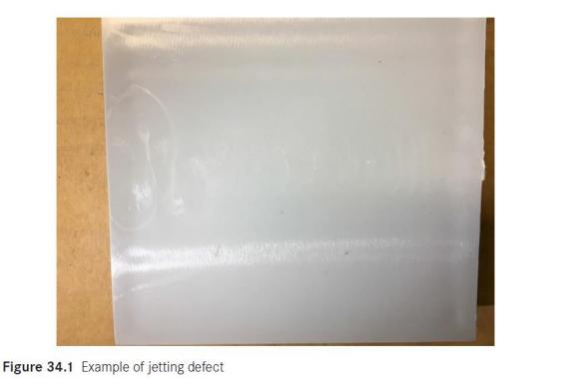

喷射缺陷是塑料进入模腔后，没有形成稳定的充填前端，而呈细流喷射状。这个塑料细流会在模腔里一直推进，直 到碰到什么东西，后面充填的塑料有把这个塑料细流包裹起来。参考图 34.1 和图34.2。注意喷射会产生类似于浇口 气痕或喷纹的外观缺陷。

也称作：拉伤，蚯蚓痕

错误的分类：喷纹，浇口气痕

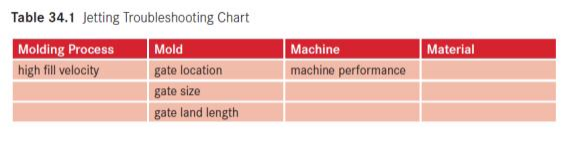

34.2  喷射问题的可能原因4M 表

注塑工艺	模具	机器	原料
射出速度高	浇口位置	机器性能
	浇口尺寸
	浇口长度

34.3  喷射的问题解决

喷射是一种和塑料怎样通过浇口的相关缺陷。塑料进入模腔后，没有粘附到模具表面，而是不受控制的喷射。料流 在模腔里蛇形前进，在产品上留下虫子一样的外观，并且和产品其他位置有光泽差异。

34.3.1  注塑工艺问题引起的喷射

喷射通常和模具的关系更大，而不是工艺。当然射出速度也是会影响喷射的一个工艺变量。进行短射实验是确定产 品缺陷是不是喷射引起的重要步骤；有时产品上看起来像喷纹或浇口气痕的缺陷，实际上喷射造成的。

34.3.1.1  注塑工艺问题：射出速度高

射出阶段的速度过高，会影响塑料熔体进入模腔的行为。如果射出速度过快，塑料熔体可能不会粘附在模腔壁上， 而是在模腔内形成喷射。

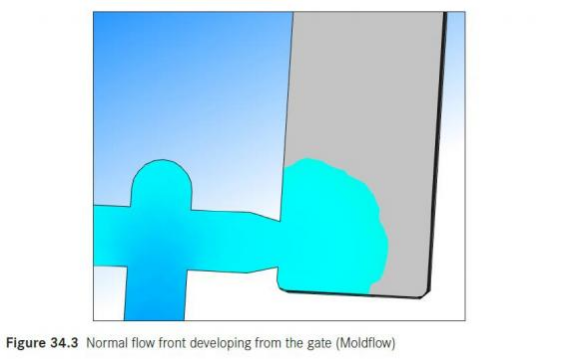

降低射出速度通常可以改善喷射问题。尽管放慢射出速度可以改善产品外观上喷射缺陷，要记住的是，周期时间会 拉长，导致产品的生产成本会升高。如果能从模具上解决问题，而不是用工艺去弥补，总是更好的做法。图 34.3 是模流分析里演示的常见的熔体通过浇口的情况。射出速度的多段设定，可以让塑料慢速通过浇口，形成稳定的充 填前端后，再增加射出速度；这样做会让工艺变得复杂，但如果没有其他办法，也只能这么做。

当塑料熔体进入模腔后，流动前端的发展是非常重要的。短射能帮助我们确认，熔体流动前端是不是合理的；注意 查看有无不稳定的或不正常的流动形态。因为喷射的料流相互折叠，空气会困在里面，会在喷射的位置有类似喷纹 的外观。

34.3.2  模具问题引起的喷射

大部分的喷射缺陷是模具设计问题导致的，模具相关的因素有：

  浇口位置  浇口尺寸  浇口长度

34.3.2.1  模具问题：浇口位置

在考虑喷射问题的一个关键就是浇口的位置。浇口布局的一个重要注意点就是，不要把浇口放在产品壁厚的中间（侧 浇，潜浇）。如果浇口在产品壁厚的中间，那塑料通过浇口进入模腔时，就不大会粘附着模具壁形成稳定的充填前 端，很可能出现喷射。浇口要么靠着前模的模壁，要么靠着后模的模壁。

最理想的情况是，浇口的布局让熔体进入模腔后，会碰到什么东西（比如模芯）或模腔壁。如果熔体进入模腔后什 么都碰不到，一个小技巧是增加一个顶针或镶针；这个顶针或镶针之类的特征，通常要有产品壁厚一半或更多的高 度。这样做的时候要小心，因为这个壁厚的变化，可能会产生“透视”的缺陷。

34.3.2.1  模具问题：浇口尺寸

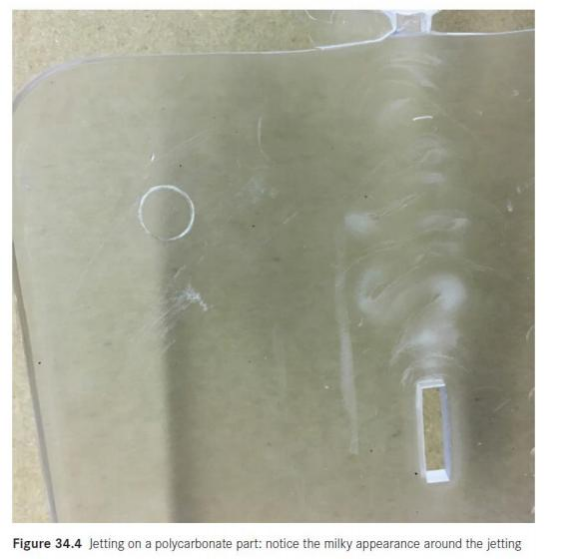

浇口的厚度不恰当会导致喷射。通常是薄的浇口厚度会导致喷射，然而，有时薄而宽的浇口可以解决喷射问题。所 以保持头脑开放很重要。图 34.4 是又薄又长的浇口导致喷射的例子。

如果产品有喷射问题，而浇口又特别薄，试着慢慢增加浇口厚度，查看喷射问题是否有所改善。当浇口厚度增加， 浇口封闭时间也会增加，这可能会导致周期时间的增加并增加产品的生产成本。下面的案例就说明，问题处理人员 要用开放的头脑来对待浇口的尺寸问题，不要假设厚的浇口就一定能改善喷射问题。

案例分析：浇口减薄

这是一个让人大开眼界的例子。通常，薄的浇口会更容易出现喷射，在这个例子里，恰恰相反。这个 PP 材料的产品，最初是 2.8mm  直径的牛角浇口，产品有喷射和浇口拉凹的问题。为了确认浇口尺寸对产品问题的影响，浇口尺寸更改为 1.2*2.8mm。这个变的更薄的长方形浇口消除了喷射问题，但是浇口拉凹的问题还在。浇口又被改成0.6*2.8mm，这次 2 个问题都解决了。浇口厚度从 1.2mm 减到 0.6mm，射出压力从 70Mpa 增加到 90Mpa。更薄的浇口在这里反而是改善了注塑工艺。

34.3.2.3  模具问题：浇口长度

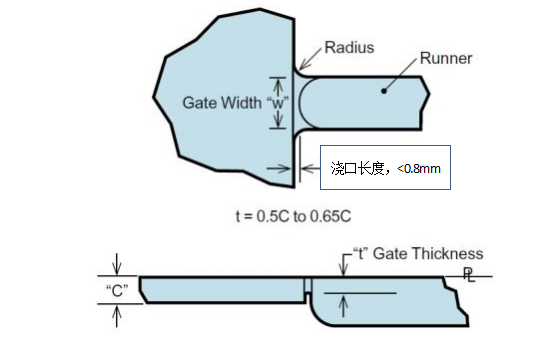

浇口长度是指，在浇口这个厚度上的实际距离。这个就是流道或浇口特征正式变成浇口厚度的开始位置，和模腔之 间的距离。

浇口长度过长，容易导致喷射的发生。浇口长度越长，塑料进入模腔受到的限制也越大，塑料在进入模腔前建立的 压力也越大，导致塑料进入模腔后发生喷涌。典型的浇口长度应控制在 0.8mm 以内。

如果浇口的长度太大，让模修人员降低浇口长度。这可能会改善喷射以及其他浇口限制引起的问题。

34.3. 3  机器问题引起的喷射

通常来说，喷射和机器没什么关系。当然，如果机器不能正常动作，喷射也会发生（比如射出速度不受控制）

34.3.4  原料问题引起的喷射

如果浇口设计的错误，或者是工艺参数设定的不对，不管什么材料都会有喷射发生。
