第 37 章：顶高（Pin Push）、顶白

Steve Brammer，Randy Kerkstra，Chatgpt

37.1 定义

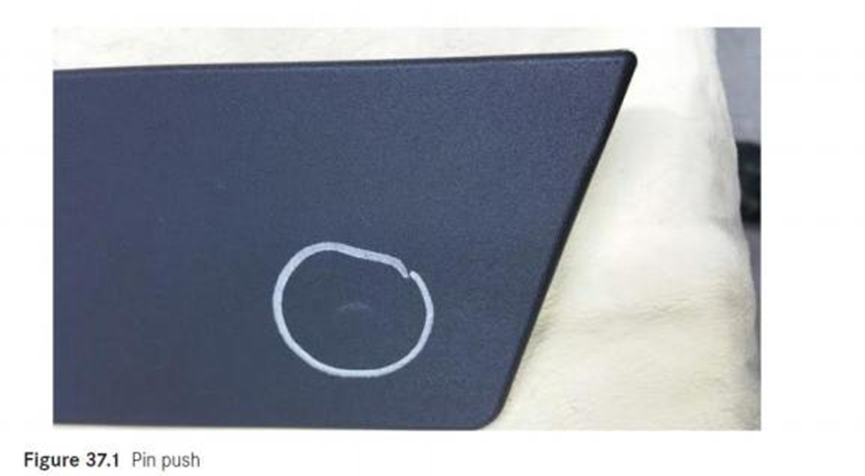

顶高是一种缺陷，表现为顶针在产品 A 级外观面上留下光亮或发白的印记，见图 37.1。

其他名称：顶针印、顶白

易混淆缺陷：透痕、光泽变化

---

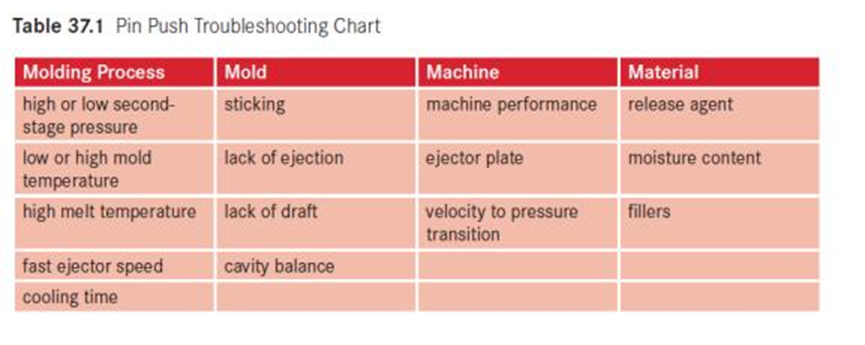

37.2 顶高问题的可能原因（4M分析）

注塑工艺	模具	设备	原料
充填-保压压力过高或过低	粘模	设备性能	脱模剂使用
模温过高或过低	顶出面积不足	顶出板状态	含水率过高
料温过高	拔模角度不足	速度-压力切换问题	填充剂种类
顶出速度过快	模腔充填不均衡
冷却时间过长或过短

---

37.3 顶高问题的解决方案

顶高缺陷通常是由于顶出力导致产品壁部变形造成的，影响因素较多。

37.3.1 由于注塑工艺引起的顶高

37.3.1.1 充填-保压压力过高或过低

充填-保压压力对产品的收缩及其对模具的抱紧力影响较大。

• 过高的保压压力：减少制件的收缩，可能导致筋条等特征与模具紧贴，从而增加顶高风险。
• 过低的保压压力：导致制件收缩过大，与模具核心紧密结合，同样可能引发顶高。

优化建议：

• 逐步调整充填-保压压力，观察顶高缺陷是否改善。
• 若调整后缺陷加重，可反向调整以确定最佳参数。

37.3.1.2 模温过高或过低

• 模温过高：制件在顶出时仍较软，易产生顶高。
• 模温过低：制件冷却收缩过多，抱紧模具核心，顶出时受力过大导致顶高。

优化建议：

• 使用测温仪或热成像设备检测模温，确保温度均匀。
• 避免局部热点导致软化，提高局部顶高风险。

37.3.1.3 料温过高

• 过高的料温会使制件更软，在顶出时易变形，从而加剧顶高问题。

优化建议：

• 检查实际料温是否符合标准工艺设定。
• 结合材料供应商建议，优化熔融温度，避免因高料温导致的变形。

37.3.1.4 顶出速度过快

• 过快的顶出速度可能导致制件受到过大瞬时冲击，增加顶高风险。

优化建议：

• 降低顶出速度，使制件更平稳地从模具中释放。
• 若适度降低速度可有效改善问题，应接受微量周期时间的增加。

37.3.1.5 冷却时间

• 冷却时间过长：制件收缩过大，可能导致粘模和顶高。
• 冷却时间过短：制件未完全冷却，未足够硬化，顶出时易变形。

优化建议：

• 测量制件顶出时的温度，确保低于材料的热变形温度（HDT）。
• 适当调整冷却时间，使制件既能顺利脱模，又不易产生顶高。

---

37.3.2 由于模具引起的顶高

37.3.2.1 粘模

如果制件在顶出侧粘附于模具，顶高缺陷可能加剧。常见粘模原因包括：

1. 倒扣结构：检查分型线或模具损坏，修复可能影响脱模的结构。
2. 模具表面纹理：若有皮纹，需保证足够的拔模角度。
3. 机加工痕迹：可能需要沿脱模方向抛光以优化脱模效果。

案例分析：某 PP 产品出现顽固顶高问题，多次调整工艺未果。模修人员采用沿脱模方向的砂纸抛光方法，成功解决问题。

37.3.2.2 顶出面积不足

• 若顶出面积过小，则单位顶出压力过高，易导致顶高。

优化建议：

• 设计足够的顶出面积，使用较大直径的顶针均匀分布顶出力。
• 在筋条或浇口附近适当增加顶出支撑，以优化脱模效果。

37.3.2.3 拔模角度不足

• 拔模角度不足会导致制件在顶出时与模具摩擦，增加脱模难度。

优化建议：

• 确保符合材料供应商推荐的拔模角度。
• 若客户要求小于合理角度，需进行抛光或调整设计。

37.3.2.4 模腔充填不均衡

• 多腔模如果充填不均衡，可能导致部分型腔过度充模，引发顶高。

优化建议：

• 通过模具优化确保所有型腔受力均匀，避免依赖工艺调整来弥补模具问题。

---

37.3.3 由于设备引起的顶高

37.3.3.1 设备性能

• 设备应具备稳定的压力和速度控制，否则可能导致顶高问题。

37.3.3.2 顶出板

• 若顶杆长度不均或顶出板磨损，会导致顶出力不均，增加顶高风险。

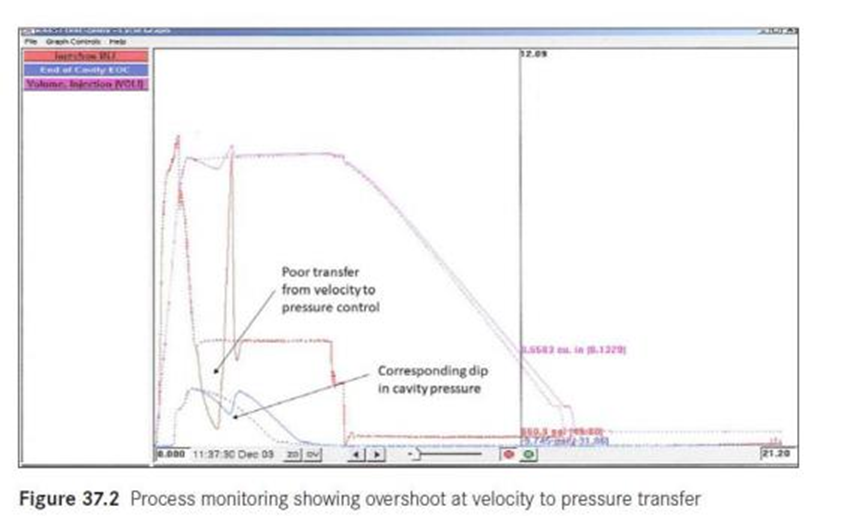

37.3.3.3 速度-压力切换问题

• 若设备在速度-压力切换时发生超调（压力峰值过高），可能导致过度充模，引发顶高。

优化建议：

• 使用工艺监控设备检查转压过程，确保切换平稳。

---

37.3.4 由于原料引起的顶高

37.3.4.1 脱模剂

• 确保脱模剂使用适量，避免因配方变化导致顶高问题。

37.3.4.2 含水率

• 含水率过高可能导致材料更粘，增加脱模难度。

37.3.4.3 填充剂

• 适量填充剂可提高制件刚性，减少顶高风险。

---

结论：通过优化工艺、模具、设备和原料管理，可有效减少顶高缺陷，提高产品质量。
