第 6 章：模具纹理和抛光

6.1  模具纹理

有非常多种纹理样式可以应用到模具上，提供各种独特的外观。应用纹理的基本想法是，改变塑料只是一块平板的 外观。了解模具纹理对产品外观的影响是很重要的，因为纹理或许能改善产品的外观，但也可能带来新的问题，比 如粘模和拖花。

钢材表面的处理和纹理，会影响产品的光泽和外观，还有粘模问题。这也是因塑料的种类而定的，在这个原料上一 点问题没有，在另一个原料上可能就是一团糟。粘模的通常对策是将模面抛的更亮，当然有的材料是相反的。

所以在微观上钢材是怎么影响塑料产品的光泽的？取决于纹理的几何形状和深度，表面光洁度，还有纹理的加工方 式。要理解这些，我们要进入纹理的微观尺度，而不是靠裸眼观察。

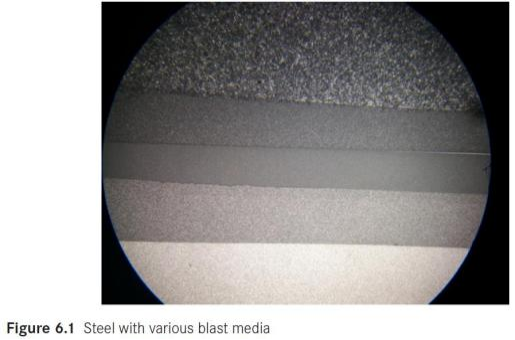

我们提到，纹理的几何形状和表面光洁度会影响产品的光泽。要注意的一点是，钢材的颜色和注塑产品的光泽是没 有半毛钱关系的。钢材在抛光的状态和粗糙的状态看上去会有颜色的不同，那是反光的不同造成的。比如图 6.1 是 同一块钢材上加工出不同纹理的效果，颜色看上去不一样，实际上是同一块铁，这是不同表面处理反光不同造成的错觉。

这就像一个湖面，在风平浪静的晴天，太阳光从平静的湖面反射过来，你都没办法用眼睛看它。如果起了一阵风， 你还是可以看到湖面的反光，但是波浪将它打散了。同样的，光滑的模具表面让产品反光强烈而光泽更高，相反的， 深的纹理使得产品发暗。其他要知道的是，纹理越深，模具和产品的接触面积越大—-相对 2D  的平面多了很多波 峰波谷。

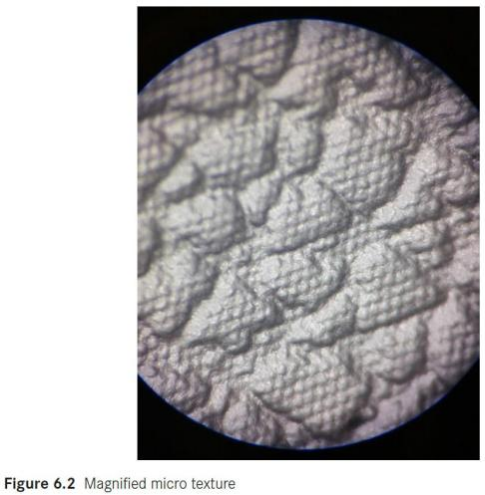

模具纹理已经发展了非常多年了，有各种不同的几何形状。它的深度，图案，波峰的高度等，对会对产品的光泽产 生影响。还有一种叫微蚀刻的工艺（图 6.2），打散了纹理的几何形状，使产品更哑。

知道了纹理会影响产品的光泽，让我们了解的更深一步。考虑产品表面纹理的几何形状，我们现在进入微观尺度， 纹理的波峰波谷上，还有另一个尺度的纹理—-光滑的或粗糙的。这就是喷砂的介质或抛光的材料，是怎样影响产品 光泽的。行业里常用的喷砂介质主要是 2 种，氧化铝和玻璃珠，也有用到硅砂或其他的介质，不管是什么介质，它 都是通过改变模具的表面光洁度来影响产品光泽的。所有也有人把这个工艺叫蒸汽研磨，意思都是一样的。

当模具用酸咬花后，会用喷砂介质清理模面来达到需要的表面光泽度。氧化铝是磨耗性的，基本上就是用锐角冲击 模具表面，在模具纹理上磨出波峰波谷，使产品达到哑光的效果。玻璃珠是圆而光滑的，会抛光纹理的表面，产生 高光泽的效果。

这 2 种介质也可以按不同的比例掺和起来使用，来达到任何哑光和高光之间的效果。要达到中间的效果你要 1 份的 氧化铝和 2 份的玻璃珠，氧化铝对纹理表面的影响更大，所以比例不会是 1:1。

在生产加纤原料时，产品的光泽会随着玻纤对纹理的侵蚀而变化。所以在这种场合，钢材一定要加硬，涂层或其他表面处理也很重要。

在评估外观缺陷时，高光泽的纹理通常能遮盖表面缺陷，使产品看上去更漂亮，而哑光的纹理（比如光泽度在 3 以 下），表面缺陷通常会放大。

6.2  模具抛光

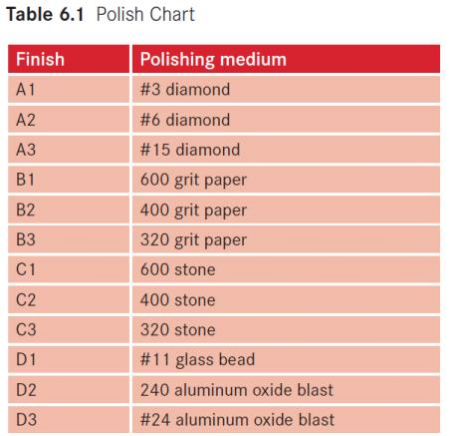

模具可以抛光到各种不同的粗糙度，取决于产品的要求。抛光就是用一系列越来越小的“小沙粒”来得到需要的粗 糙度或者镜面。

要记得不是所有的塑胶原料都喜欢抛光的模面，比如软胶料 TPU 和 TPE，经常会粘附在抛光的模面，甚至 PP 料也 有这种趋势—-如果模面特别光亮的话。在处理这类材料的粘模问题时，通常要对模面喷砂，帮助打破产品黏在模具 上的真空。如果产品要求光面的话，320#的砂纸抛光，通常可以实现脱模。

要注意，模面的抛光要求越高，成本也会直线上升。在用钻石膏抛光时，任何的灰尘杂质，甚至是棉花都要尽量避 免使用，防止刮花模面。像视窗模，经常是直接用清洗剂冲洗，然后用气枪吹干，不使用棉花或无尘布。

钻石膏抛光的模具需要专业的维护人员，他接受过培训，知道怎样选择抛光介质和抛光方法。钻石膏抛光可能需要 软木或毛毡，错误的选择抛光膏或抛光方法，会对模具造成损坏。
