气泡与困气优化操作指导手册

版本：1.0

编写日期：2025年3月18日

编写人：LAONI & CHATGPT

一、缺陷类型与区别

在PET注塑产品中，常见的缺陷包括气泡（Bubble）、困气（Gas Trap）、气泡皮（Blister）、空洞（Voids）。它们的区别如下：

缺陷类型	出现位置	外观特征	成因
困气	表面或内部	小而规则的气泡	模具排气不良、注射速度过快、流道设计不当
气泡	表面或内部	透明/半透明圆形	原料含水、塑化不完全、冷却不均或压力不足
气泡皮	表面	表面鼓包或分层	模温过高、压力过高、冷却不足、材料过热
空洞	内部	白色或半透明区域	压力不足、保压不足、冷却不均或流动性差

二、优化方案概述

1. 排查与识别

• 检查模具设计与排气系统： 确保模具的排气口、排气槽设计合理。
• 检查原料： 检查PET原料的干燥程度，避免水分含量过高。
• 检查工艺参数： 检查注塑温度、压力、冷却时间等工艺参数。

2. 困气与气泡的区分方法

• 外观检查： 困气通常是规则的小气泡，集中在流动末端或模具排气不良区域。气泡则更多是内部的圆形或椭圆形空洞。
• 显微镜观察： 可使用显微镜或其他高倍放大设备观察内部结构。
• 熔融试验： 将制品加热至PET的熔点以上，观察气泡变化：如果是困气，气泡会破裂或消失；如果是空洞或气泡皮，变化不大。

3. 改善措施

• 困气问题：
  • 增加模具排气口或优化流道设计。
  • 降低注射速度，减少困气产生的可能性。
  • 改善模具表面光洁度，减少困气的附着。
• 气泡问题：
  • 提高干燥温度或延长干燥时间，确保PET原料完全干燥。
  • 增加塑化效果（调整螺杆剪切力、加大背压、减少缓冲垫等）。
  • 优化注射压力与保压时间，以防止空气被困入。
• 气泡皮问题：
  • 降低模具温度或改善冷却系统。
  • 减小注射压力或优化浇口设计。
  • 检查原料中是否存在易挥发物。
• 空洞问题：
  • 提高注射压力与保压时间，确保熔体填充完全。
  • 优化冷却速度与时间，避免冷却不均。
  • 确认材料流动性符合要求。

三、参数优化表格模板

参数名称	当前值	优化范围	优化值	调整日期	效果	备注
干燥温度	170°C	160°C – 180°C				原料干燥处理
干燥时间	6 小时	5 – 7 小时				原料干燥处理
螺杆温度	300°C	290°C – 310°C				塑化温度控制
注射时间	3s	2.9-3.1s				速度控制
保压压力	800PSI	800-900PSI				填充控制
冷却时间	3 秒	3-4 秒				生产周期控制
背压	700psi	500 – 900psi				塑化效果优化
螺杆转速	50rpm	40 – 60 rpm				塑化效果优化
输料缓冲	80 mm	40-120 mm				塑化效果优化

---

请根据你的生产线的实际情况填写表格，并定期记录优化后的参数值。

四、总结

本手册旨在帮助你快速识别和优化PET注塑生产中出现的困气、气泡、气泡皮、空洞问题。请在实际操作中不断记录、分析和改进，确保生产质量的稳定与提升。

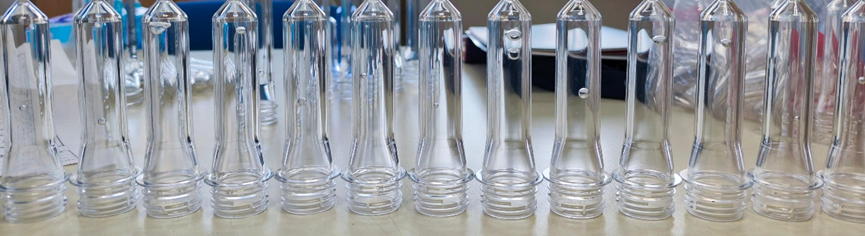

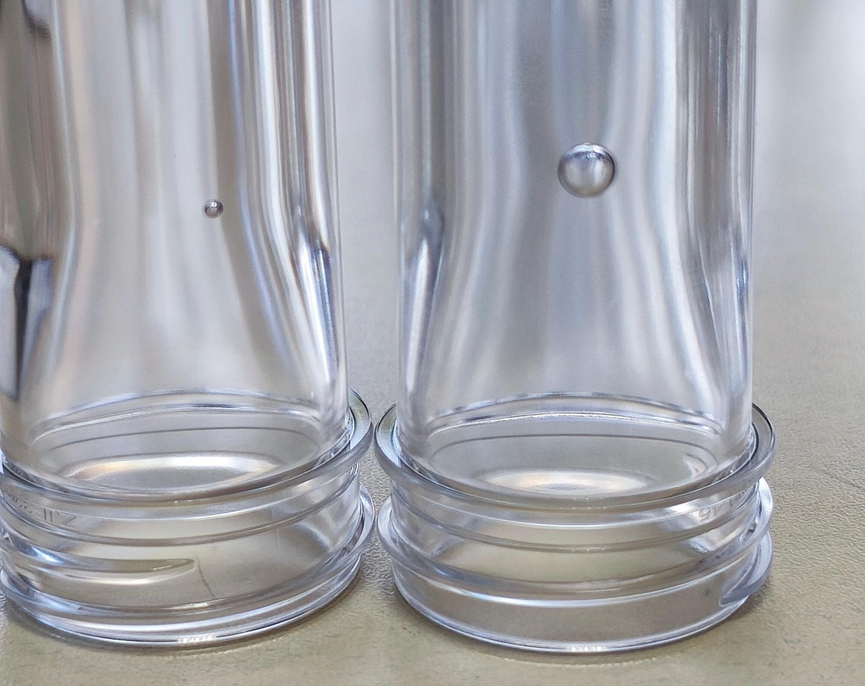

缺陷图：

附1：chatgpt

在PET注塑产品中，这四种缺陷的区别如下：

1. Gas Trap（困气）

• 定义： 模腔内空气或挥发性气体因流动不畅而被困在制品内部或表面。
• 特征： 通常出现在制品的尖角、薄壁、流动末端或流道不合理的区域。
• 外观： 表面或内部的气泡状缺陷，通常比较小且规则。
• 成因： 模具排气不良、注射速度过快、模具设计不合理。

2. Bubble（气泡）

• 定义： 熔融状态下的材料中含有的气体未能充分排出，或在固化过程中产生的气泡。
• 特征： 分布于制品的内部或表面，透明产品中尤为明显。
• 外观： 圆形或椭圆形的透明或半透明的空洞。
• 成因： 原材料中含有水分、注塑过程中塑化不完全、冷却不均匀或压力不足。

3. Blister（气泡皮、起泡）

• 定义： 在制品表面产生的局部鼓包或气泡样缺陷。
• 特征： 表面突出、鼓起、与表层分离的薄膜状缺陷。
• 外观： 通常为表面隆起或分层的区域。
• 成因： 模具温度过高、注塑压力过高、冷却不充分、材料过热或挥发物过多。

4. Voids（空洞）

• 定义： 制品内部的未填充区域或由于收缩不均导致的内部空隙。
• 特征： 大小不一、形状不规则，通常位于厚壁区域或流动末端。
• 外观： 制品内部的白色或半透明的区域。
• 成因： 注射压力不足、保压不足、冷却不均匀或材料熔体流动性差。

总结区别：

缺陷类型	出现位置	外观特征	成因
困气	表面或内部	小而规则的气泡	模具排气不良、注射速度过快、流道设计不当
气泡	表面或内部	透明/半透明圆形	原料含水、塑化不完全、冷却不均或压力不足
气泡皮	表面	表面鼓包或分层	模温过高、压力过高、冷却不足、材料过热
空洞	内部	白色或半透明区域	压力不足、保压不足、冷却不均或流动性差

GROK:

在PET注塑产品中，常见的缺陷如gas trap（气体陷阱）、bubble（气泡）、blister（起泡）和voids（空洞）虽然都与气体或空隙有关，但它们的形成原因、外观和影响有所不同。以下是它们的区别：

1. Gas Trap（气体陷阱）

• 定义: 指注塑过程中气体被困在模具内，无法及时排出，导致产品表面或内部出现缺陷。
• 形成原因: 模具排气不良、熔体流动速度过快、模具设计缺陷（如排气孔不足）或材料水分含量过高分解产生气体。
• 外观: 通常表现为表面烧焦（burn marks）、暗斑或微小凹陷，有时内部可能有未察觉的气体压力。
• 影响: 可能影响外观质量，严重时会导致局部强度下降。

2. Bubble（气泡）

• 定义: 产品内部或表面附近的小型气体包裹，通常是圆形或椭圆形。
• 形成原因: 原料中水分未完全干燥（PET吸湿性强），在高温下水分蒸发成气体；或者注塑时熔体中混入空气未排出。
• 外观: 可在透明PET制品中清晰看到小气泡，位置可能是内部或靠近表面。
• 影响: 降低透明度和美观性，可能影响机械性能。

3. Blister（起泡）

• 定义: 产品表面隆起或起泡，通常是较大的气体聚集导致。
• 形成原因: 与气泡类似，可能由水分或挥发性物质受热膨胀引起；也可能是冷却过程中表面固化过快，内部气体压力未释放。
• 外观: 表面凸起或鼓包，有时会破裂，常见于较厚的PET制品。
• 影响: 严重影响外观，降低表面平整度和使用性能。

4. Voids（空洞）

• 定义: 产品内部的无规则空隙，通常不含气体，而是材料收缩或填充不足的结果。
• 形成原因: 注塑时冷却不均匀，材料收缩导致内部空隙；或者注射压力不足、模具温度过低导致填充不完全。
• 外观: 在透明制品中可见不规则形状的空隙，通常比气泡更大且无明显边界。
• 影响: 显著降低制品的结构强度和耐用性，可能导致产品在使用中开裂。

总结对比

缺陷类型	位置	主要原因	外观特征	影响
Gas Trap	表面或内部	模具排气不良	烧焦、凹陷	外观、局部强度
Bubble	内部或近表面	水分蒸发、空气混入	圆形小气泡	透明度、机械性能
Blister	表面	气体膨胀、冷却不均	隆起、鼓包	外观、表面质量
Voids	内部	材料收缩、填充不足	不规则空隙	结构强度、耐用性

解决建议

• Gas Trap: 优化模具排气设计，调整注射速度。
• Bubble: 确保PET原料充分干燥（通常烘干至水分含量<0.02%）。
• Blister: 控制冷却速率，降低水分或挥发物含量。
• Voids: 提高注射压力，优化模具温度和冷却时间。
